	9-19高压离心机
	机号：4#-6.3# 风量:824-7729 m3/h 风压:3110-9650 Pa
	特点：采用A式直联传动,风压高、效率高、高效区宽、结构紧凑、运行可靠
	应用：高压强制通风,如锻冶炉等场合

	9-19高压离心风机
	机号：7.1#-12.5# 风量:3297-19986 m3/h 全压:3320-12350 Pa
	特点：采用D式联轴器直联传动,风压高、效率高、高效区宽、结构紧凑、运行可靠
	应用：高压强制通风,如锻冶炉等场合

一、9-19 离心风机性能参数表

机号	转速 (rpm)	风量 (m3/h)	全压 (Pa)	功率 (kW)	重量 (kg)
4A	2900	824 1017 1209	3660 3750 3720	2.2	68
4A	2900	1401 1594 1786 1978	3610 3470 3290 3110	3	76
4.5A	2900	1174 1448 1721 1995	4690 4800 4760 4630	4	100
4.5A	2900	2269 2543 2817	4450 4250 4040	5.5	120
5A	2900	1610 1986 2361 2737	5850 5980 5940 5770	7.5	136
5A	2900	3113 3488 3864	5580 5330 5080	11	184
5.6A	2900	2262 2790 3317	7420 7560 7520	11	208
5.6A	2900	3845 4373 4901 5429	7320 7080 6790 6500	15	240
6.3A	2900	3221 3972 4723	9480 9650 9590	18.5	288
6.3A	2900	5475 6226 6978 7729	9360 9080 8720 8370	30	368
7.1D	2900	4610 5685 6761	12140 12350 12280	37	700
7.1D	2900	7837 8912 9988 11064	12000 11660 11230 10810	45	860
8D	2900	6594 8133 9672 11211	15140 15690 15600 15230	75	1040
	2900	12759 14288 15827	14800 14260 13720	110	1070
	1450	3297 4067 4836	3790 3860 3840	7.5	570
	1450	5605 6375 7144 7913	3740 3620 3470 3320	11	630

机号	转速 (rpm)	风量 (m3/h)	全压 (Pa)	功率 (kW)	重量 (kg)
9D	1450	4695 5790 6886	4840 4930 4910	15	720
9D	1450	7981 9076 10172 11267	4790 4640 4470 4280	18.5	770
10D	1450	6440 7943 9445 10948 12451	6020 6130 6090 5950 5780	30	890
10D	1450	13953 15456	5570 5360	37	920
11.2D	1450	9048 111159 13270	7550 7690 7640	45	1360
	1450	15381 17492 19603 21714	7460 7250 6990 6720	75	1600
	960	5990 7288 8786 10183 11581	3290 3350 3330 3250 3150	15	1230
	960	12979 14376	3030 2910	18.5	1300
12.5D	1450	12578 15513 18448	9410 9570 9520	75	1700
	1450	21383 24317 27252 30187	9300 9030 8700 8370	110	2150
	960	8327 10271 12214	4120 4200 4170	22	1400
	960	14157 16100 18043 19986	4080 3960 3820 3670	37	1540
14D	960	11699 14428 17158	5004 5090 5047	37	2300
14D	960	19888 22618 25348 28078	4917 4709 4494 4249	75	2970
16D	960	17463 21538 25613	6570 6682 6627	75	3780
16D	960	29687 33762 37837 41912	6456 6180 5898 5575	110	3980

9-26 离心风机性能参数表

机号	转速 (rpm)	风量 (m3/h)	全压 (Pa)	功率 (kW)	重量 (kg)	机号	转速 (rpm)	风量 (m3/h)	全压 (Pa)	功率 (kW)	重量 (kg)
4A	2900	2198 2473 2748 3022 3297	3930 3850 3740 3590 3420	5.5	114	9D	1450	12519 14804	5110 5040	30	900
								15649 17214 18779 20344 21909	4920 4770 4590 4380 4160	45	970
		3572 3847	3210 3000	7.5	120
4.5A	2900	3572 3847	5010 4920	7.5	132
		3912 4303 4695 5086 5477	4790 4610 4400 4160 3900	11	180	10D	1450	17173 19320 21466	6350 6250 6110	55	1090
								23613 25760 27906 30053	5940 5730 5480 5220	75	1250
5A	2900	4293 4830 5367 5903	6230 6130 5960 5750	15	210
						11.2D	1450	24127 27143 30159 33175	7960 7850 7670 7450	110	2150
		6440 6977 7513	5510 5220 4920	18.5	230
5.6A	2900	6030 3786	7870 7740	22	300
								36190 39206 42222	7180 6870 6550	132	2250
		7540 8294 9048 9802 10556	7540 7300 7000 6670 6310	30	350
							960	15974 17970 19967 21964	3470 3420 3340 3240	30	1460
6.3A	2900	8858 9662 10735	10020 9860 9630	45	490
		11809 12882 13956 15029	9340 8990 8570 8140	55	580			23961 25957 27954	3120 2980 2830	37	1550
						12.5D	960	22207 24982 27758	4350 4280 4190	45	1790
7.1D	2900	12293 13830	12800 12610	75	1050
		15366 16903 18439 19976 21513	12330 11970 11540 11050 10520	110	1500			30534 33310 36086 38862	4070 3920 3750 3570	75	2240
8.0D	2900	17585 19783	16250 16010	132	1620	14D	960	31199 35099	5450 5370	75	3100
		21982 21180 26378 28576 30774	15650 15200 14660 14030 13360	200	1760			38998 42898 46798 50698 54598	5250 5100 4920 4710 4480	110	3220
	1450	8793 9892 10991	4020 3950 3850	18.5	715	16D	960	46571 52392 58213	7120 7020 6860	160	3700
		12090 13189 14289 14288 15387	3730 3580 3410 3220	30	800			64035 69856 75677 81499	6660 6420 6150 5850	250	4660

二、9-19 9-26系列风机外形尺寸

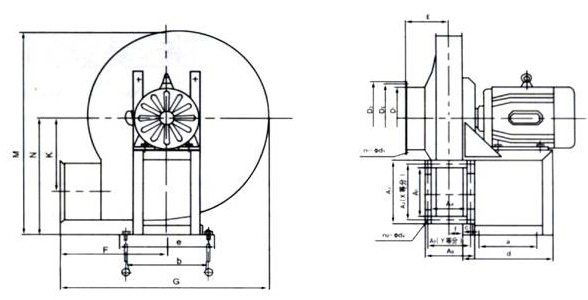

9-19??9-26系列?4A?-6.3A?离心风机外形尺寸图、表
系列	机?号	D1	D2	D3	n1-Φd1	A1	A2	A3	A4	A5	A6	X	Y	n2-Φd2
9-19	4A	180	220	250	8-7	128	174	214	92	138	178	3	2	10-7
	4.5A	200	250	280	8-7	144	198	230	104	152	192	3	2	10-7
	5A	224	265	305	8-7	160	206	246	115	160	202	3	2	10-7
	5.6A	250	308	348	8-10	179	225	265	129	174	215	3	2	10-7
	6.3A	280	335	375	8-10	202	246	288	145	189	231	3	2	10-7

系列	机?号	D1	D2	D3	n1-Φd1	A1	A2	A3	A4	A5	A6	X	Y	n2-Φd2
9-26	4A	224	254	284	8-7	196	228	250	128	165	184	4	3	14-7
	4.5A	250	280	310	8-10	221	252	275	144	177	2300	4	3	14-7
	5A	280	320	360	8-10	245	284	299	160	192	216	4	3	14-7
	5.6A	315	355	395	8-10	274	304	328	179	216	235	5	4	14-7
	6.3A	355	395	435	8-10	309	340	365	202	236	261	5	4	10-7

系列	机?号	E	F	G	K	M	N	a	b	c	d	e	f
9-19	4A	108	361	692	286	715	420	200	350	50	300	385	35
	4.5A	120	344	716	322	782	450	240	390	50	340	430	39
	5A	126	376	788	258	868	500	340	450	50	440	495	43
	5.6A	140	415	874	401	962	550	350	480	50	450	534	48
	6.3A	157	461	975	451	1085	620	450	570	60	570	626	55

系列	机?号	E	F	G	K	M	N	a	b	c	d	e	f
9-26	4A	132	360	711	287	761	450	240	390	50	340	430	49
	4.5A	147	405	799	322	849	500	340	450	50	440	495	55
	5A	165	450	887	359	939	550	350	485	50	450	534	61
	5.6A	186	504	993	402	1053	620	450	570	60	570	626	68
	6.3A	209	567	1117	451	1167	680	550	720	70	690	780	77

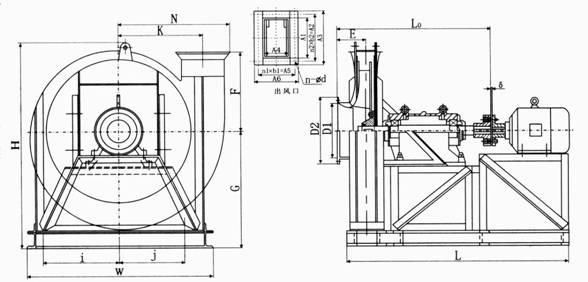

9-19??9-26系列7.1D-16D离心风机外形尺寸图、表
系列	机?号	D1	D2	A1	A2	A3	A4	A5	A6	n-Φd	n1×b1	n2×b2
9-19	7.1D	315	395	227	272	313	163	218	248	14-10	3×68	4×68
	8D	355	436	256	312	342	184	244	294	14-10	3×76	4×74
	9D	400	506	288	348	398	207	263	313	18-10	4×63	5×66
	10D	450	550	320	386	426	230	300	340	18-10	1×69	5×72
	11.2D	500	620	359	420	484	258	328	388	18-12	4×79	5×83
	12.5D	560	680	400	456	489	288	344	380	20-12	4×86	6×76
	14D	630	750	448	516	557	322	405	448	22-12	5×81	6×86
	16D	710	830	512	574	621	368	440	484	24-12	5×88	7×82

系列	机?号	D1	D2	A1	A2	A3	A4	A5	A6	n-Φd	n1×b1	n2×b2
9-26	7.1D	400	500	348	390	414	227	272	296	20-10	4×68	6×65
	8D	450	550	393	432	458	256	300	325	20-10	4×75	6×72
	9D	500	620	441	483	507	288	330	357	20-10	4×82.5	6×80.5
	10D	560	680	490	528	556	320	356	389	20-10	4×89	6×88
	11.2D	630	750	549	600	638	358	410	450	26-12	5×82	8×75
	12.5D	710	830	613	664	702	400	456	492	28-12	6×76	8×83
	14D	800	920	686	747	795	448	516	564	30-12	6×86	9×83
	16D	900	1040	784	840	893	512	588	628	34-12	7×84	10×84

系列	机?号	E	F	G	H	K	N	L0	L	W	i	j	ε
9-19	7.1D	177	466	680	1200	507	656	1230	2100	1150	400	450	4-6
	8D	200	525	760	1350	572	733	1256	2220	1250	440	520	4-6
	9D	226	590	850	1520	644	821	1289	1930	1400	500	600	4-6
	10D	250	656	940	1680	723	908	1317	2060	1500	550	650	6-8
	11.2D	280	735	1050	1890	801	1025	1595	2440	1700	600	800	6-8
	12.5D	313	820	1160	2100	895	1140	1633	2550	1900	700	900	8-10
	14D	350	920	1280	2400	1001	1270	2030	2900	2050	800	950	12-14
	16D	400	1050	1440	2700	1144	1460	2090	3400	2250	880	1040	12-14

系列	机?号	E	F	G	H	K	N	L0	L	W	i	j	ε
9-26	7.1D	237	639	730	1260	509	716	1317	2290	1200	420	520	4-6
	8D	262	720	810	1410	5740	803	1349	2330	1400	500	600	4-6
	9D	294	810	920	1590	646	900	1392	2140	1500	550	650	6-8
	10D	327	900	1000	1760	717	995	1433	2260	1600	600	700	6-8
	11.2D	367	1008	1130	1980	803	1122	1724	2660	1850	700	850	8-10
	12.5D	418	1125	1240	2190	896	1247	1755	2690	1950	740	940	8-10
	14D	469	1260	1450	2500	1003	1380	2200	3350	2050	800	950	12-14
	16D	524	1440	1540	2800	1148	1610	2270	3650	2300	900	1100	12-14
