LTF系列冷却塔专用轴流风机
LTF系列冷却塔专用轴流风机采取从声源入手的降噪措施，叶片呈弯掠状，具有运行效率高、噪声低、耗电省等特点。风机叶轮材质为铝合金、ABS(工程塑料)、FRP(玻璃纤维增强塑料)等。适用于冷却塔及大型蒸发式冷凝器等设备。亦广泛应用于电力、石化、纺织、交通、空调等领域散热通风。


LTF风机示意图	冷却塔安装示意图

性能参数

机号	型号	转速 (r/min)	风量(m3/h)		静压 (Pa)		功率 (kW)		噪声dB(A)
LTF-5	B	960		5000		60		0.25	52
	C	720		5000		50		0.25	50
LTF-5.84	B	720		4200		6		0.25	54
	C	720		5100		65		0.25	50
LTF-6	A	960		7200		70		0.55	55
	B	720		6000		65		0.37	52
	C	720		5500		60		0.25	50
LTF-7	A	960		10500		80		0.75	58
	A	960		18000		85		1.5	62
	B	720		9000		70		0.75	58
	C	560		7000		65		0.37	49
LTF-7.6	A	960		14000		85		0.75	59
	B	720		10800		75		0.75	56
	B	720		13000		80		1.5	59
	C	480		8500		70		0.75	52
LTF-8	A	960		23000		85		2.2	63
	B	720		12000		75		0.75	56
	B	720		19000		80		1.5	60
	C	480		10000		70		0.75	51
LTF-8.84	A	960		26500		85		2.2	64
	B	720		17400		75		1.5	58
	B	720		25000		80		2.2	62
	C	480		15000		70		0.75	53
LTF-9	A	960		30000		85		2.2	65
	B	720		20000		75		1.5	59
	B	720		29000		80		2.2	63
	C	480		21000		70		1.5	55
LTF-10	A	960		33000		85		2.2	65
	A	960		44000		85		4	68
	B	720		25000		75		1.5	60
	B	720		44000		80		4	63
	C	480		21000		70		1.1	55
LTF-11.84	A	720		24500		75		1.5	60
	A	720		32000		80		2.2	65
	B	560		24500		70		1.5	55
	B	560		32000		75		2.2	58
	C	480		24500		70		1.5	50
	C	480		32000		70		2.2	53
LTF-12	A	960		40000		85		3	68
	A	960		65000		85		5.5	71
	B	720		32000		75		1.5	60
	B	720		65000		80		5.5	63
	C	480		32000		70		1.5	54
	C	480		38000		70		2.2	55
LTF-13.5	A	720		65000		80		5.5	63
	A	720		40000		80		3	60
	B	480		32000		70		1.5	55
LTF-15	A	720		66000		80		4	63
	B	480		65000		70		4	59
	C	320		32000		65		1.1	53
	C	320		65000		65		4	57
LTF-16.5	A	560		47000		70		3.5	62
	B	480		78000		80		5.5	56
LTF-18	B	480		75000		70		4	60
	C	320		65000		655		4	57
LTF-20	B	480		105000		80		5.5	60
	C	320		65000		70		2.2	55

性能参数（可变角度)

LTF-20	A	320	130000	80	11	63
LTF-20	B	250	100000	70	5.5	61
LTF-22	A	320	110000	80	7.5	62
	B	250	150000	70	5.5	61
	C	320	160000	80	11	55
LTF-24	A	320	124000	70	7.5	63
	B	220	105000	60	5.5	61
	C	220	92000	80	4	57
LTF-28	A	320	186000	100	11	64
	A	220	205000	70	15	63
	B	200	130000	60	7.5	58
	C	165	125000	80	5.5	57
LTF-30	A	220	186000	80	11	63
LTF-30	B	165	160000	60	7.5	60
LTF-34	A	220	211000	70	11	65
LTF-34	B	165	185000	60	11	62
LTF-36	A	220	230000	100	11	66
LTF-36	B	165	205000	70	11	63
LTF-42	A	250	360000	70	18.5	67
LTF-42	C	165	250000	60	11	63
LTF-46	A	250	420000	70	22	70
LTF-46	B	125	300000	70	15	65
LTF-50	A	250	470000	70	22	68
	B	165	360000	70	15	64
	C	125	320000	60	11	60

注：表中的噪声为离塔壁距离为一倍塔径且离地1.5m的高处测得。

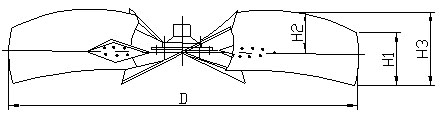

LTF外形尺寸安装表(单位:mm)

型号	D	H1	H2	H3	叶片数
LTF-5	500	155	115	215	4张
LTF-5.84	584	225	130	260	4张
LTF-6	600	260	145	285	4张
LTF-7	700	245	140	265	4张
LTF-7.6	760	235	185	380	4张
LTF-8	800	250	190	395	4张
LTF-8.84	884	145	100	190	4张
LTF-9	900	165	125	200	4张
LTF-10	1000	185	130	235	4张
LTF-11.84	118.4	165	135	225	4张
LTF-12	1200	215	235	430	4张
LTF-13.5	1300	55	100	165	4张
LTF-15	1500	140	175	230	4张
LTF-16	1600	110	140	255	4张
LTF-18	1800	100	150	240	4张

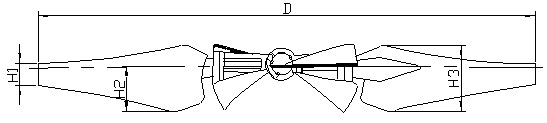

LTF外型尺寸安装表(单位:mm)

型号	D	H1	H2	H3	叶片数
LTF-20	2000	100	165	240	4张
LTF-22	2200	320	315	400	4张
LTF-24	2400	350	330	400	4张
LTF-28	2800	400	350	500	4张
LTF-30	3000	190	300	480	4张
LTF-34	3400	190	300	480	4张
LTF-36	3600	200	270	430	4张
LTF-42	4200	215	280	445	4张
LTF-46	4600	200	265	435	4张
LTF-50	5000	200	400	600	4张
