BF系列变压器专用轴流风机
BF系列变压器专用轴流风机采用模压成型的宽叶片铝质叶轮、户外全封闭防水型变压器风机专用电机（防护等级为IP55）。具有风量大、噪声低、耗电少、重量轻、振动小、性能稳定、外形美观特点，专用于各类大中型变压器的散热器的冷却系统，符合国家机械行业标准JB/T9642-1999《变压器用风扇》，已被广大变压器厂家选用配套。

环境代号(湿热带TH；干热带TA；一般户外省略)
电动机极数
吹风方向(前吹风Q—空气从电机流向叶轮，后吹风H—空气从叶轮流向电机)
叶轮直径(1/100mm)
变压器风机


BF风机产品示意图	BF风机安装示意图

性能参数

型号		叶轮直径（mm）	转速 (r/min)	风量 (m3/h)	全压 (Pa)	功率 (kW)	噪声 dB(A)
BF-4Q	4	400	1450	4600	140	0.37	68
BF-4Q	6	400	960	4400	98	0.25	62
BF-5Q	4	500	1450	8200	132	0.75	72
BF-5Q	6	500	960	7000	80	0.37	63
BF-6Q	6	600	960	10000	165	1.1	71
BF-6Q	8	600	720	7800	118	0.55	63
BF-6.3Q	6	630	960	11500	185	1.1	72
BF-6.3Q	8	630	720	9000	120	0.75	64
BF-7.1Q	6	710	960	14500	205	1.1	73
BF-7.1Q	8	710	720	13500	137	0.75	65
BF-8Q	6	800	960	16000	216	1.5	74
BF-8Q	8	800	720	15000	140	1.1	67
BF-8.5Q	6	850	960	22500	216	2.2	74
BF-8.5Q	8	850	720	17500	165	1.5	68
BF-9Q	8	900	720	21000	150	1.5	70
BF-9Q	10	900	580	13000	85	0.55	65
BF-10Q	8	1000	720	26000	185	2.2	71
BF-10Q	10	1000	580	22000	135	1.5	67
BF2-9Q	6	900	960	16000	200	1.5	73
BF2-9Q	8	900	720	16000	150	1.1	68

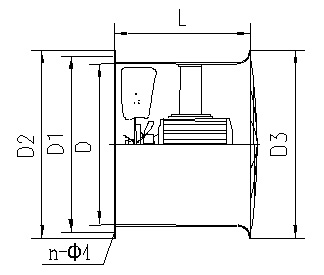

外形安装尺寸表（单位:mm）

型号	D	D1	D2	D3	n-φ4	L
BF-4Q	410	445	474	480	8-8.5	320
BF-5Q	510	550	586	590	8-8.5	350
BF-6Q	610	650	686	690	10-10.5	460
BF-6.3Q	640	680	716	720	10-10.5	460
BF-7.1Q	720	760	806	800	10-10.5	480
BF-8Q	810	850	896	890	12-12.5	520
BF-8.5Q	860	900	936	940	12-12.5	520
BF-9Q	910	950	986	990	12-12.5	600
BF-10Q	1010	1060	1106	1110	12-12.5	600
